新聞中心>> 氣動閥門的結構特點及用途 返回首頁

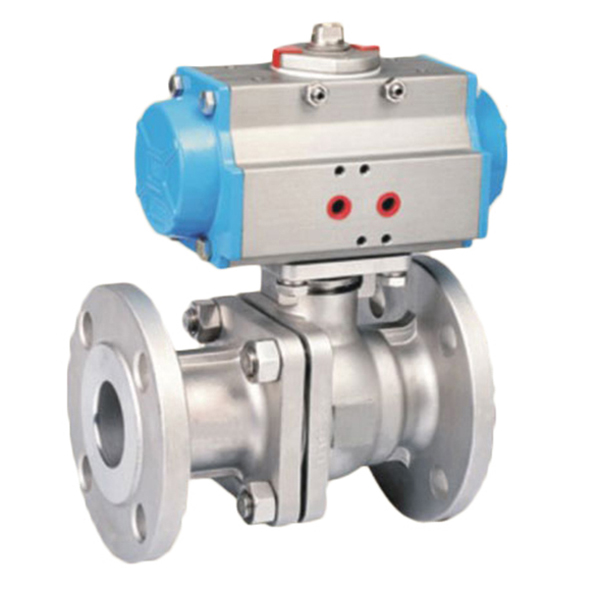

氣動閥門是工業管道系統自動化的一種重要裝置，是在普通閥門的基礎上安裝氣動執行器，通過氣源壓力驅動執行器工作。從閥門的運動方式一般分為：直行程與角行程；從執行器一般分為：?jiǎn)巫饔门c雙作用。
A、用途：是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節； V型閥芯 適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
B、特點：是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有較好的靈敏度和感應速度； 較強的剪切能力。
C、氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。
D、氣動調節閥的工作原理：氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。
